在人形机器人关节、航空机载云台、精密医疗设备、新能源智能执行机构等高端领域，无框力矩电机正扮演着核心直驱“心脏”的角色。

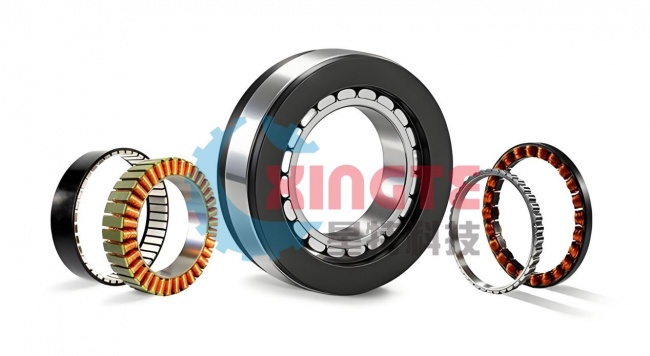

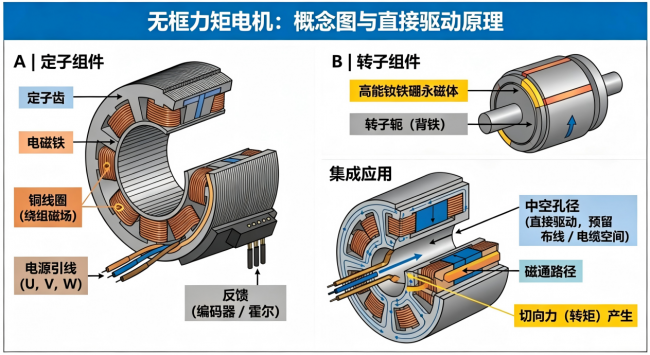

与传统电机不同，无框力矩电机摒弃了机壳、轴承与基座，仅保留定子与转子两大核心部件，可直接嵌入整机系统。它无减速背隙、转矩密度高、动态响应极致灵敏，堪称高端精密装备的刚性需求。

为进一步提升槽满率、降低铜损并提高功率密度，行业已全面转向分块定子拼圆工艺，即“单齿独立绕线→精密榫头拼圆→激光焊接固化”的技术路线。在这一链条中，定子拼圆焊接的精度，直接决定了无框力矩电机的噪声水平、扭矩稳定性、使用寿命与量产良率——它正是制约高端电机规模化生产的关键卡脖子工序。

一、分块定子拼圆：无框电机高性能的必然选择

传统整圆定子绕线方式槽满率偏低，端部铜线冗长，损耗较大，难以满足高端装备对高功率、小体积、低发热的严苛要求。

行业主流的分块独立绕线加拼圆焊接方案，则有效化解了上述矛盾：

1.单齿独立绕线，大幅提升槽满率，显著降低铜损；

2.端部铜线大幅缩短，电机体积更紧凑，功率密度更高；

3.榫头精密拼圆，确保定子圆度与气隙均匀性；

4.激光整体固结，杜绝定子散块、运行抖动及转矩脉动等问题。

可以说，拼圆焊接工艺的精度与稳定性，直接定义了无框力矩电机的性能层级与量产能力。

二、行业量产痛点：传统焊接工艺已无法适配高端需求

无框定子由0.2～0.5mm超薄硅钢片叠压而成，具有壁薄、易变形、热敏感、精度要求极高等特点。传统氩弧焊及普通激光分体设备难以胜任高端量产需求，长期存在以下五大痛点：

1. 定位精度不足，圆度超标引发抖动异响
传统设备定位精度有限，偏差极易造成定子内圆圆度超差、定转子气隙失衡，进而导致电机高速运行时抖动、异响，转矩波动超标。同时，焊缝偏移易引发虚焊、漏焊，长期运行存在定子散块失效风险。

2. 热输入不可控，铁芯变形与绝缘损伤频发
硅钢导热快，漆包绕组耐温有限。传统焊接热影响区宽泛，极易导致铁芯翘曲失圆、绝缘层灼伤，进而引发匝间短路；焊缝亦易产生气孔、裂纹。行业综合良品率长期不足85%，返工与报废成本高企。

3. 工序碎片化，量产一致性差
传统产线将拼圆、焊接、水冷、检测拆分至多个独立工位，多次转运带来二次定位误差；人工干预环节多，批次间差异显著，无法实现24小时连续自动化量产，产能与品质均难以匹配头部企业的扩产节奏。

4. 换型繁琐，柔性生产能力缺失
人形机器人、航空电机等产品规格迭代迅速，定子外径、分块数量、焊缝位置频繁变动。传统设备工装拆装复杂，参数无法快速复用，单次换型耗时超过2小时，小批量、多品种生产模式下产能浪费严重。

5. 无在线质检，品质不可追溯，缺陷后置
传统生产仅依靠成品人工抽检，熔深、圆度、形变等关键指标缺乏实时监控。大量缺陷在装配后才暴露，物料浪费与返修成本成倍增加，品质管控形同失控。

三、星特科技一体化解决方案：系统性攻克量产难题

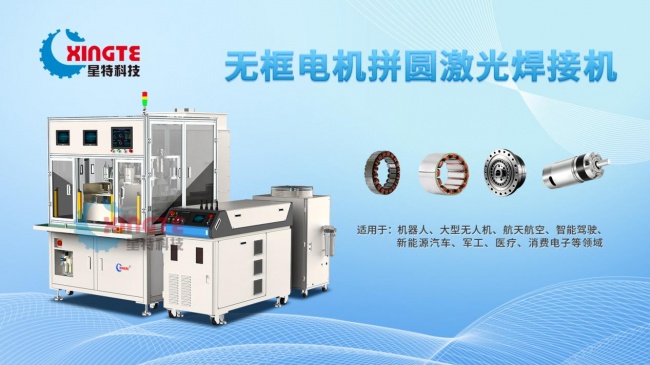

作为国家级专精特新重点“小巨人”企业，星特科技深耕马达行业多年，针对无框力矩电机定子拼圆全链条痛点，推出专用拼圆激光焊接机。

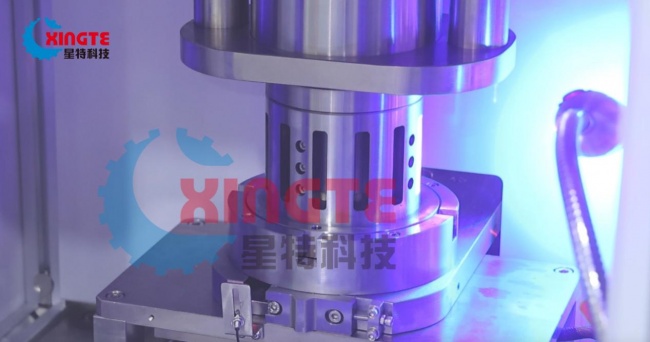

该设备集拼圆、激光焊接、随动冷却、MES数据溯源于一体，一站式解决高端无框电机的精密量产难题。

1.超高精密定位，圆度精准可控

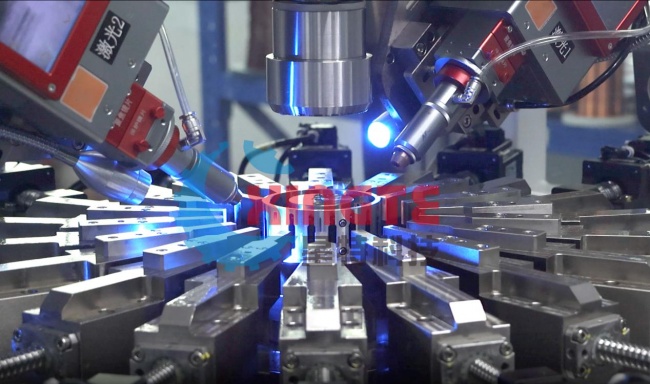

依托高精度伺服传动与精密工装定位体系，设备XY定位精度达±0.005mm，重复定位精度±0.01mm。设备在焊接前可完成精准拼圆校准，保障定子拼接无错位偏差。成品定子圆度稳定控制在0.02-0.05mm以内，从根源上消除电机抖动、异响与转矩脉动问题，匹配高端电机精密装配与运行要求。

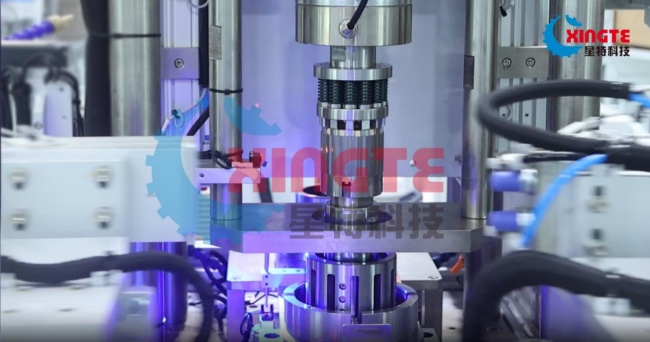

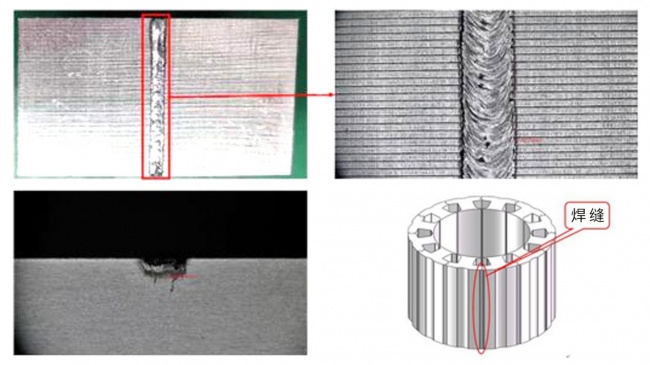

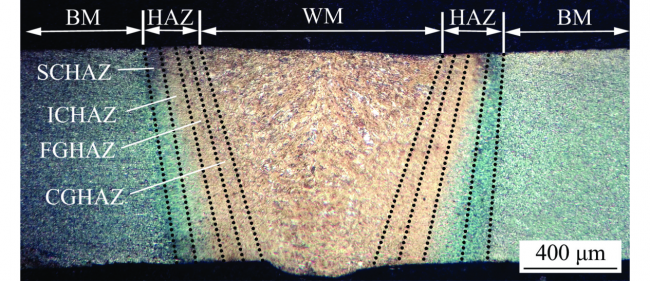

2. 窄热影响激光工艺，实现零绝缘损伤与微变形采用光纤脉冲激光能量分区调控技术，精准适配0.2～0.5mm薄壁硅钢焊接工况。搭配内置随动冷却模组，焊接同步定向散热，热影响区缩小60%，铁芯变形量极微，绕组绝缘层得到完整保护。焊缝致密无气孔、无裂纹，满足高动态、高可靠应用场景的严苛焊缝要求。 3. 全流程一体化集成，消除转运误差并大幅提效设备整合自动上料、榫头精密拼圆锁紧、同步激光焊接、即时冷却定型、自动尺寸检测五大工位，全程由机械手自动流转，无需人工干预。支持全自动/半自动一键切换，单台可替代传统三台分体设备，产线占地缩减40%，生产节拍提升35%。
